LX680 レジェンドプリンター
LX680は、産業生産に適したレジェンドプリンターで、独自開発の印刷制御システムを搭載しています。ユーザーフレンドリーな設計理念を取り入れ、産業生産のニーズに基づいて新しいPCB文字印刷モードを導入した、2プラットフォーム双方向印刷方式を採用しています。

製品の特徴
仕様

安定した性能


高品質なリニアモーターと産業用グレードのPLC集中制御システムを採用し、機械を安定して制御することで、より高い印刷精度と安定した性能を実現します。

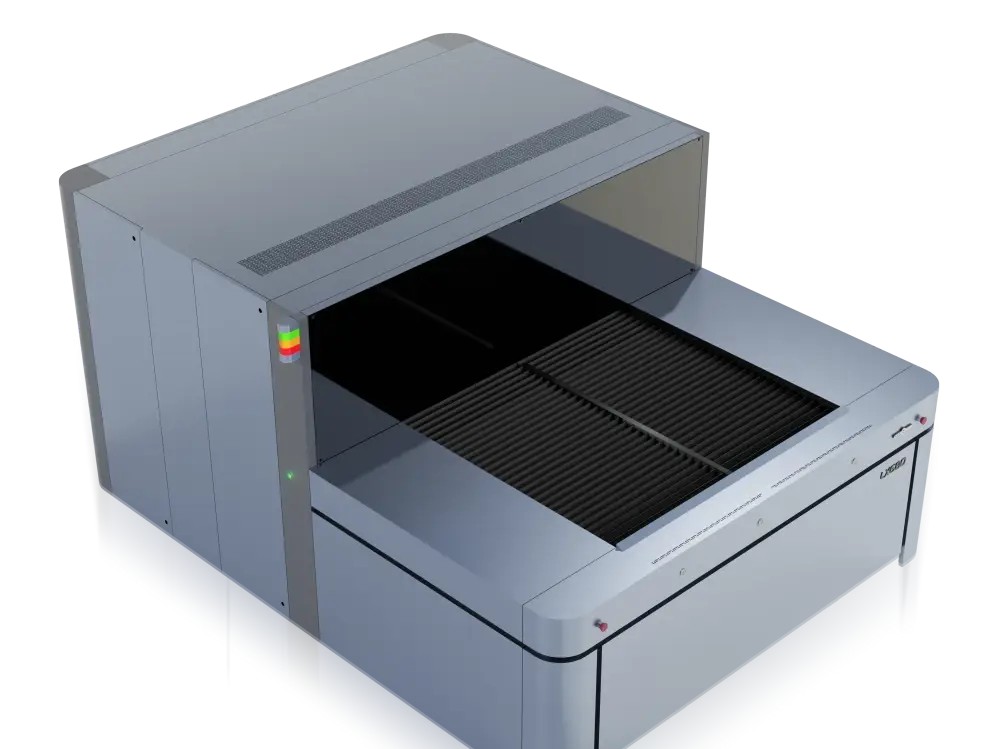

1785922376943560596353257472.webp@!w400

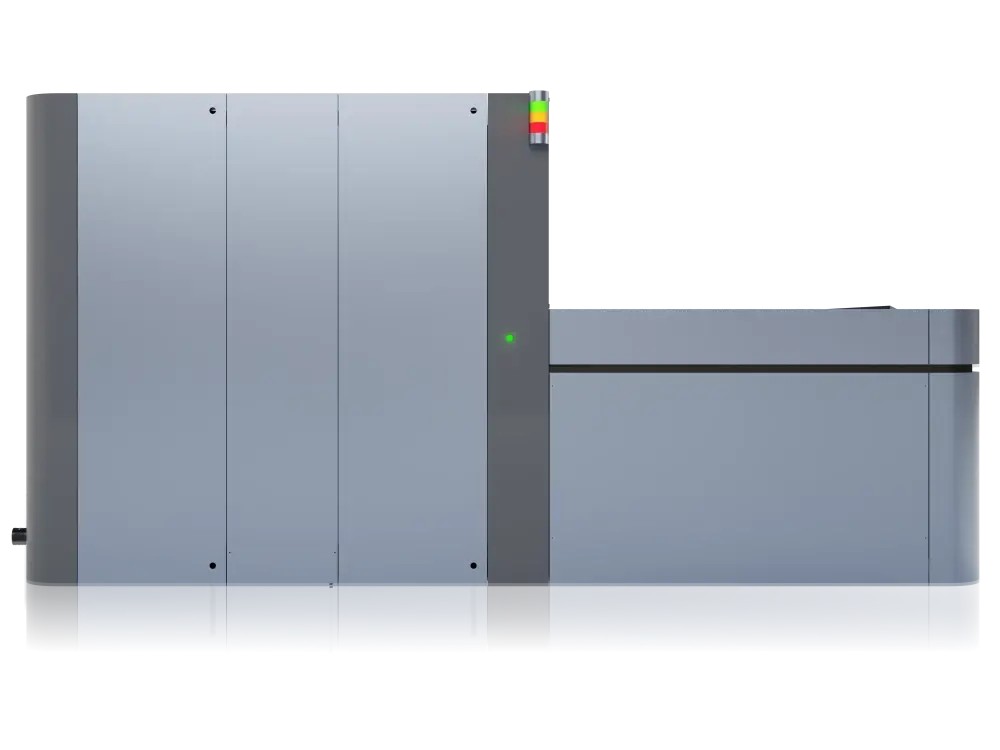

1785922376943560597594771456.webp@!w400


インテリジェントなプリントヘッドメンテナンス


プリントヘッドのクリーニングとメンテナンスを自動化する設計により、プリントヘッドのメンテナンスおよびクリーニング機能を自動的に実行します。構造はコンパクトで、非接触式のプリントヘッドクリーニングによりプリントヘッドを損傷させず、プリントヘッド下部にインク残りが発生しません。

高精度アライメント


CCD自動アライメントにより、高精度カメラと独自開発のアライメントソフトウェアを組み合わせ、画像を正確に位置合わせします。

1785922377943560598966308864.webp@!w400


製品型式LX680
基板表面600mm x 470mm —680mm x 1250mm
ノズル構成圧電式高精度ノズル4基(2~4基はオプション)、13PL
印刷方式

600mm x 470mm 標準モード(2パス):100面/時 ファインモード(3パス):80面/時 超ファインモード(4パス):60面/時 680mm x 1250mm 標準モード(2パス):70面/時 ファインモード

(3パス):50面/時 超ファインモード(4パス):30面/時

インクの種類UVインク
インク色白または黒(オプション)
基板表面の最薄/最厚0.1mm-8mm
基板表面の最大厚さ(クランプなし)25mm
最大印刷解像度1440dpi x 1440dpi
最小線幅最小(75µm)(良好なソルダーレジスト張力に基づく)
最小文字サイズ500µm x 400µm(良好なソルダーレジスト張力に基づく)
位置合わせ精度±35µm
基板の被写界深度0.5mm
位置合わせ自動CCD位置合わせ(3点または4点はオプション)
インクジェット印刷モードドラフト/標準/ファインAA/AB
環境要件温度20~30℃、湿度40%~70%
圧縮空気6~8気圧
機械電源AC380、50Hz、25A、電源電圧変動範囲:±7%
機械寸法3545mm (L) × 2780mm (W) × 1800mm (H)
機械重量6500kg


業界全体をカバーするアプリケーション

屋内外用ライトボックス、展示ディスプレイ、車窓ステッカー、バックライトサイン、商業用出力など。
