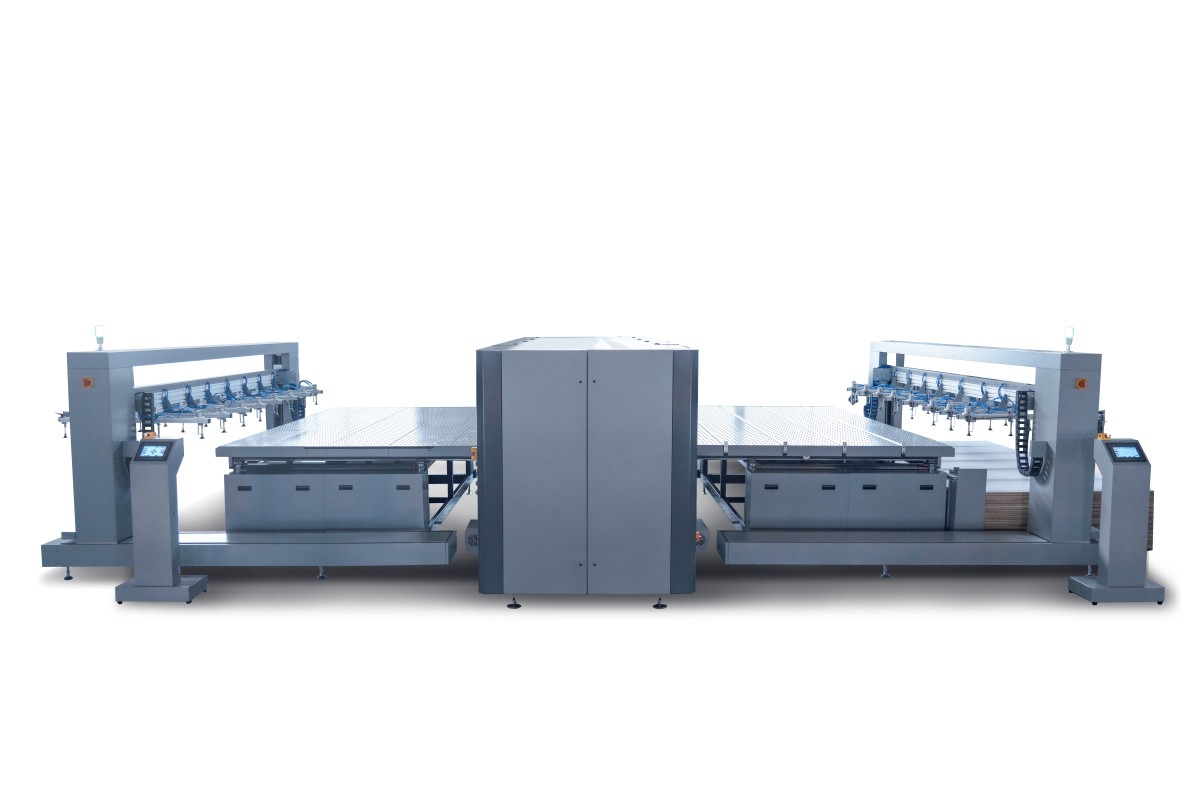

M3300-s 自動搬入・搬出プリンター
M3300-sは、JHFが独自に開発した全自動搬入・搬出プリンターです。搬入から印刷、搬出までの全工程を自動化し、連続印刷と生産性の大幅な向上を実現します。重量のある硬質ボードも容易に処理でき、大判シートの位置決めも正確に行います。また、複数のボードを同時に印刷できます。安定した稼働により、複数のモードを柔軟に切り替え、効率を最大限に高めることができます。
製品の特徴
仕様

自動ローディング・アンローディングシステム

材料のローディングから印刷、アンローディングまでの全工程を完全自動化し、手作業は不要です。吸着カップ1個あたりの最大吸着力は2kgで、複数のカップを使用することで重量のある板材にも容易に対応できます。


板材分離機構

ブラシによる分離とエンジン振動を利用して板材を素早く層状に分離し、板材同士の貼り付きを防ぎます。


自動位置合わせ機能

板材の位置ずれを防ぐために自動で位置を合わせ、バッチ印刷の一貫性を確保します。

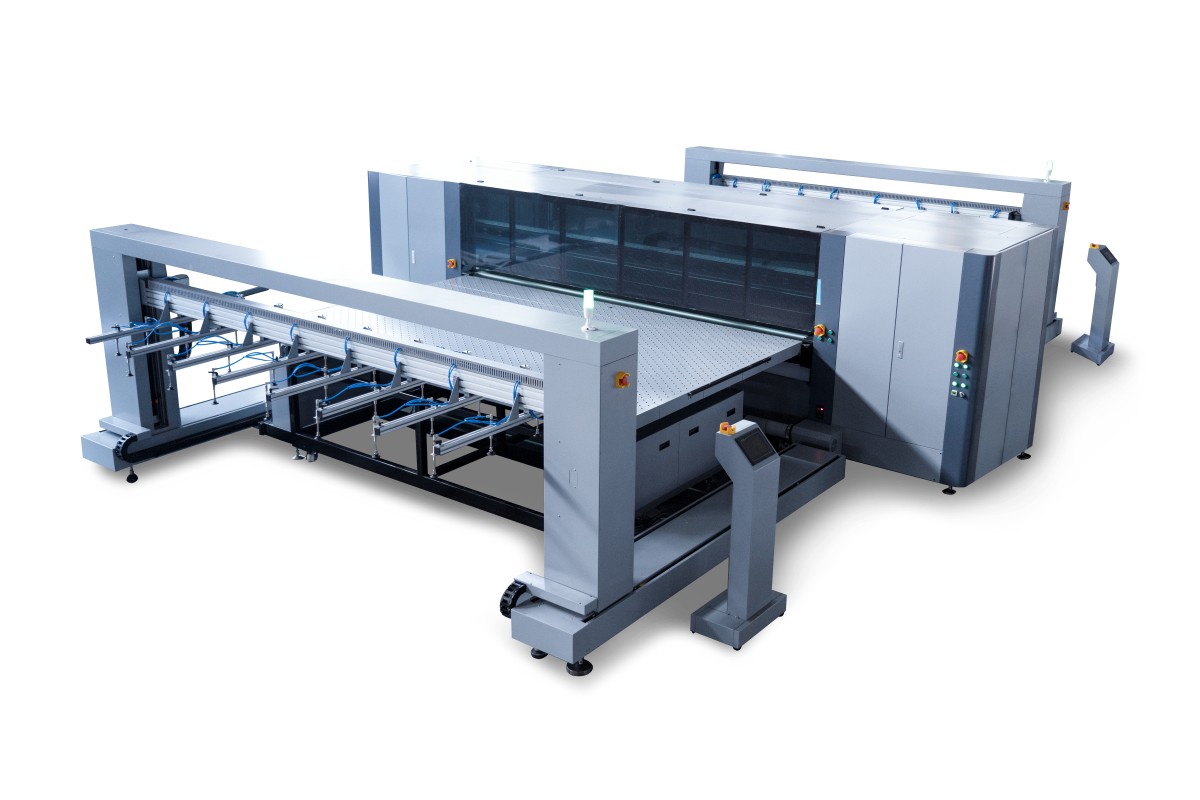

上面図

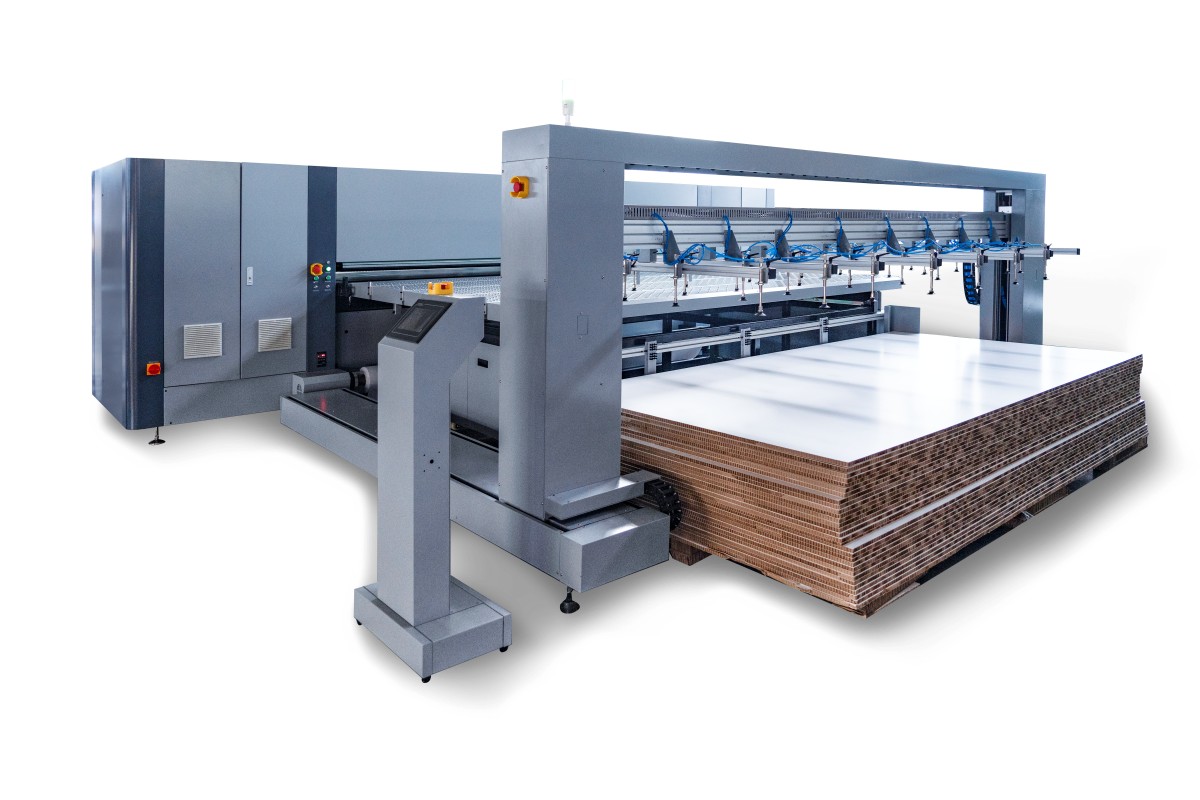

背面図


産業用PLC

機械の各動作を安定して制御し、装置間の連携を精密に行うことで、全体的な生産性を高めます。


マルチモーター式センタリングプラットフォーム

複数のモーターでXY軸を制御し、ローディングおよびアンローディング時に高精度な動作を実現します。


インテリジェント安全警告システム

音声と視覚による警報を備え、機械の起動時に自動で通知します。


自動高さ検出機能

メディアの厚さを自動で検出し、素材に応じて印刷モードをシームレスに切り替えることで、使いやすさを大幅に向上させます。


材料端部の自動検出・複数枚のインテリジェントレイアウト

端部検出により、材料をまっすぐに送り、正確に印刷できます。インテリジェントレイアウト機能は複数の板材を配置して同時印刷を行い、生産効率を高めます。


高精度部品による品質の確保

0.5μ高精度金属グレーティングスケール、磁気浮上式リニアモーターシステム、高精度ガイドを組み合わせることで、安定した一貫性のある印刷を実現します。

側面図


最大印刷幅

3200mm
単一吸着カップの吸着力2kg
材料供給速度70 秒/枚
印刷メディア段ボール、木板、金属板、アクリル板、PVC板など
印刷厚さ≤60mm
使用環境条件温度 18~28℃、湿度 30%~70%
制御ソフトウェアJHF Printer V5.1
圧縮空気≥8kg/c㎡
データ伝送インターフェースPCIE
自動搬入・搬出電力AC220 50HZ 3.6KW 16A
外形寸法

本体寸法:6260mm × 1770mm × 1800mm

自動ローディングユニット寸法:2990mm × 4360mm × 1690mm

自動アンローディングユニット寸法:2990mm × 4360mm × 1690mm

詳しくは、現地のJHFパートナーまでお問い合わせください。ウェブサイト:www.jhfprinter.com

仕様は予告なく変更される場合があります。無断転載を禁じます。

業界全体をカバーするアプリケーション

段ボール、木板、金属板、アクリル板、PVC板など
