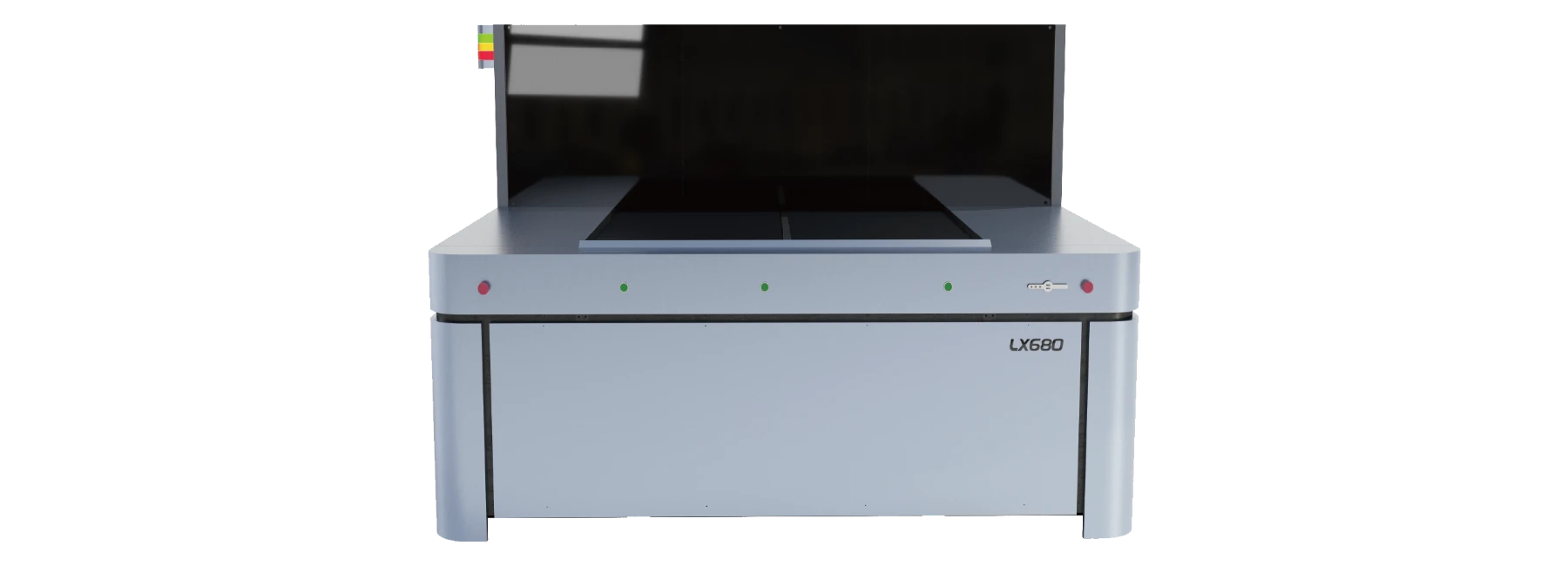

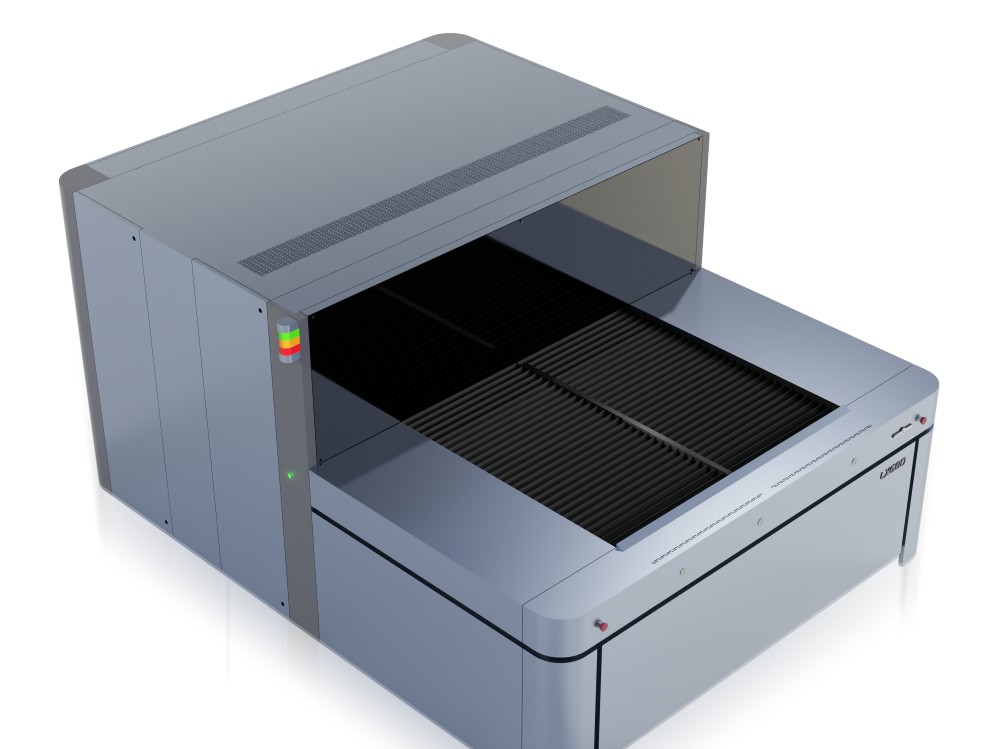

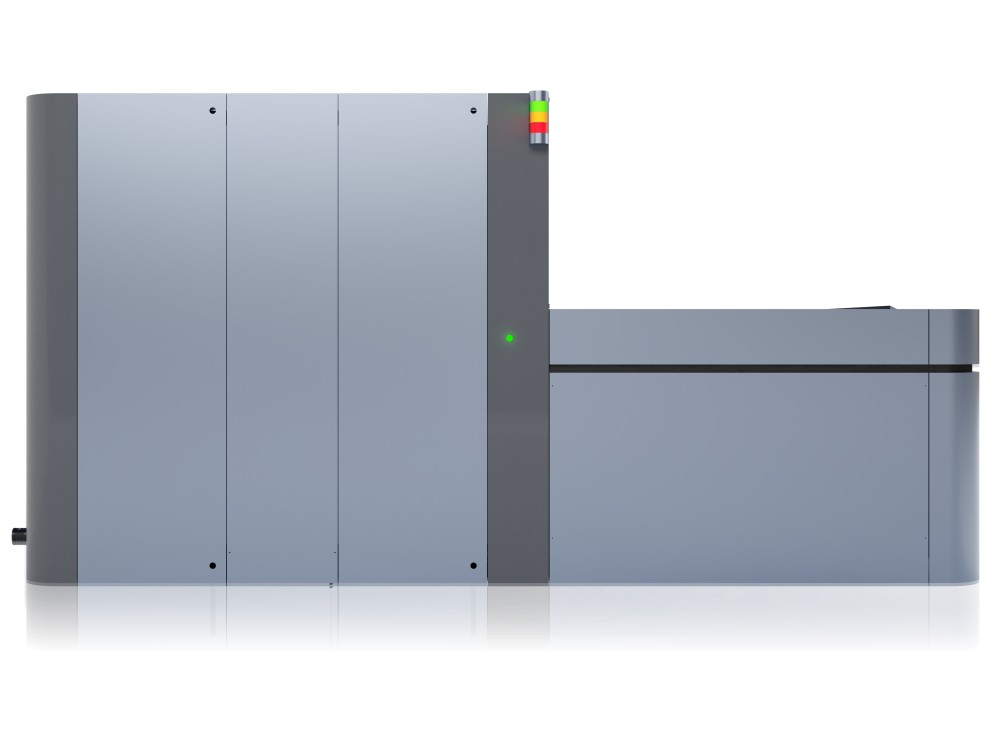

LX680 レジェンド・プリンター
LX680は、独自に開発した印刷制御システムを搭載した工業生産に適したレジェンドプリンターです。デュアルプラットフォーム双方向印刷方式を採用し、ユーザーフレンドリーな設計思想を取り入れ、工業生産のニーズに応え、新しいPCB文字印刷モードを導入しました。
製品の特徴
仕様

安定した性能


高品質なリニアモーターと産業用PLC集中制御システムを採用し、機械は安定して制御され、より高い印刷精度とより安定した性能を実現します。

2

5


インテリジェントなプリントヘッドメンテナンス


自動化されたプリントヘッドクリーニングとメンテナンス設計により、プリントヘッドのメンテナンスとクリーニング機能を自動的に完了します。構造はコンパクトで、非接触式のプリントヘッドクリーニングはプリントヘッドを損傷せず、プリントヘッド底部にインク残留物を残しません。

精密な位置合わせ


CCD自動位置合わせ、高精度カメラと独自開発の位置合わせソフトウェアを組み合わせ、正確な画像位置合わせを可能にします。

1

最小印刷ボード面600mm x 470mm 4面フィクスチャークランプ
最大印刷ボード面1250mmx1250mm
インク硬化方式LEDライト硬化、LED印刷による瞬間乾燥
最小/最大板厚0.1mm-8mm
最大板厚(固定具なし)25mm
印字ヘッド数4 つの印字ヘッド、2-4(任意)
最大印刷解像度1440dpix 1440dpi
最小線幅3分(75um) (良好なソルダーマスクテンションに基づく)
最小テキストサイズ500μm×400μm(良好なソルダーマスク張力による)
登録の正確さ±35μm
曲面プレートの被写界深度0.5mm
登録方法CCD自動アライメント、3点または4点(オプション)
印刷モードドラフト/スタンダード/ファイン(A-A/A-B)
インク滴の大きさ13PL
印刷ファイル形式ガーバーファイル (*.gbo)
インクタイプUV感光性インク
マシンサイズ3545mm(L) X 2780mm(W) X 1800mm(H)
機械重量6500kg
生産能力最小サイズ
600mm x 470mm
単一プラットフォームの最大サイズ最大サイズ
680mmx1250mm1250mmx1250mm
標準モード (2pass)
ファインモード (3pass)
ウルトラファインモード (4pass)
100面/h
80面/h
60面/h
70面/h
50面/h
30面/h
60面/h
40面/h
20面/h
労働環境温度20℃~30℃、湿度40%~70
空気圧パラメーター6~8気圧
電源電源: AC380, 50HZ, 25A, 電源
電圧変動範囲: ±7%
最大出力14KW


業界全体をカバーするアプリケーション

屋内外のライトボックス、展示ディスプレイ、車の窓用デカール、バックライト付き看板、商業用出力など。
